El suelo-cemento lo solemos asociar a la mejora y/o
estabilización de plataformas para que éstas tengan las condiciones adecuadas
para hacer las funciones de bases y subbases de pavimentos.
En este artículo hablaré de la técnica Cutter Soil
Mixing (CSM), la cual se basa en mezclar, in situ, el terreno con cemento,
generando planos verticales, pudiendo crear de esta forma, elementos de
contención a modo de muros pantalla.

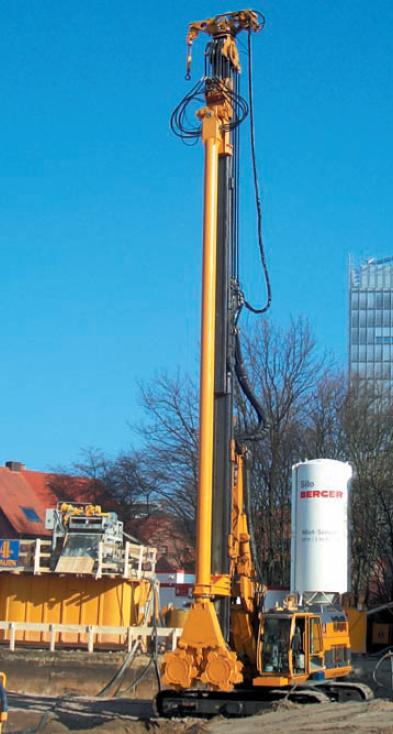

Los equipos que realizan estas labores los llevo viendo por
las ferias desde hace unos 6-8 años, aunque no soy conocedor que en España se
haya utilizado esta técnica. Abajo os pongo una foto de un equipo.
La técnica consiste en mezclar-amasar el terreno insitu
añadiendo cemento para así conseguir un mix con una cierta resistencia y baja
permeabilidad. La mezcla-amasado de material se conseguirá mediante la
introducción en el terreno de un sistema de rotación muy similar al utilizado
en los equipos de hidrofresa, abajo os pongo una foto de dicha cabeza
perforadora-amasadora.
El proceso de trabajo se basa en una primera fase en la que
la herramienta perfora y amasa el terreno ayudándose con la aportación de aire
y parte de la lechada de cemento, cuando ha alcanzado la profundidad necesaria,
invierte el sentido de rotación y comienza a subir mientras sigue inyectando
lechada de cemento en el terreno, el resultado es un suelo cemento.
Además del equipo de perforación-mezclado, la técnica
precisa de un compresor de aire, para ayudar a la mezcla, así como una planta
de amasado e inyección de cemento como la que os pongo abajo
El resultado será un panel de suelo cemento que puede hacer
las funciones de generar una barrera de baja permeabilidad e incluso puede
utilizarse como elemento de contención, para lo cual se deben hincar perfiles
metálicos, tal y como refleja el siguiente proceso constructivo, donde el paso 4 refleja la hinca de un perfil metálico para soportar flexiones.
Abajo os pongo una fotografía de una contención realizada con
esta técnica, si os fijáis pueden verse parte de los perfiles introducidos en
la mezcla suelo-cemento
También os dejo varios videos donde se puede ver la
aplicación de esta técnica.
Las figuras de este artículo las
he sacado de la web de la
empresa BAUER concretamente aquí.
Debo resaltar que aunque la
maquinaria aquí descrita se parece mucho a la maquinaria de hidrofresa, ambas
técnicas tienen prácticamente nada en común, si queréis ver algo sobre
hidrofresas os pongo los siguientes tres enlaces de GEOJUANJO.
También os pongo este enlace en
el que hacía referencia a la
empresa BAUER.
Un saludo y gracias por vuestro
tiempo.
juanjo
En la presa de la Estanca de Alcañiz se utilizó esta técnica en los años 90, con maquinaria BAUER y una UTE de Geocisa y Terratest. Después de eso BAUER quiso implantarse oficialmente en España. Geocisa dijo no y como segunda opción se unió a Terratest naciendo Terrabauer.
